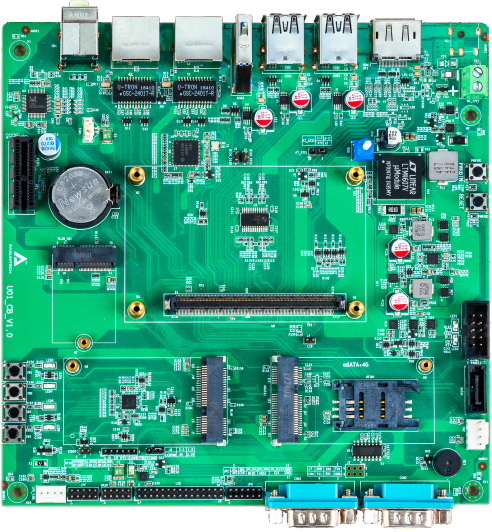

產品圖片
產品介紹
SOM_CB17是一款兼容COM Express? Type 10 Mini核心模塊的功能載板。提供1路DP（可換成HDMI）接口顯示，2路千兆網絡接口（其中一路來自核心板），1路USB3.0接口，4路USB2.0接口（其中一路暫不可用），1路耳機接口，1路麥克風輸入，2路RS232串口，1路mSATA存儲，1路SATA，1組Mini PCIE擴展接口（與核心板網絡信號復用），1組M.2 WIFI擴展接口。適合于做功能驗證，二次開發或原型機制作。
技術參數
| 主板 | 兼容主板 | COM Express? Type 10 Mini Modules |
| 兼容規范 | PICMG COM Express? COM.0 R2.1 | |
| 顯示 | DP或HDMI輸出 | 1（最大分辨率1920x1080@60Hz） |
| EDP/LVDS | 1（LVDS為單通道） | |
| 存儲 | mSATA | 1路（SATA&USB信號,帶SIM卡槽） |
| SATA | 1路（7PIN） | |
| 擴展 | PCIE x1插槽 | 1路 |
| Mini PCIe | 1（PCIe信號,與核心板LAN復用信號） | |
| M.2 E key@2242 | 1（PCIe&USB信號,可接WIFI&BT） | |
| 網絡 | 以太網 | 1個Intel?千兆網卡（Intel?i211-AT） |
| 前I/O接口 | DP | 1路 |
| USB | 1×USB3.0，4×USB2.0（其中一個暫不可用） | |
| RJ45 | 2路 | |
| Audio | 1×Line-out，1×MIC-in（3.5mm音頻接口） | |
| DC輸入 | N/A（預留不上件） | |
| 后I/O接口 | COM1~COM2 | 2×RS232(三線制) |
| 內部接口 | F_PANEL | 重啟信號、開關機信號、開機燈、硬盤燈 |
| EDP/LVDS | 1 | |
| SATA | 1 | |
| PCIE x1插槽 | 1 | |
| GPIO（3.3V） | 8 | |
| LEDs | 4（GPO測試用） | |
| BTN | Power、Reset、GPIO（GPI輸入測試按鍵） | |
| SPI | 1 | |
| I2C | 1 | |
| SMBus | 1 | |
| LPC | 1 | |
| CPU_FAN | 1 | |
| 電源 | 供電 | 12V |
| 機械參數 | 尺寸 | 170mm*170mm*1.6mm |
| 環境參數 | 工作溫度 | 0°C to +50°C |
| 貯存溫度 | -20°C to +55°C | |
| 相對濕度 | 95% @ 60°C (無凝露) |
